消防系統D1類高能量試驗類型的電涌保護器介紹！

2023-04-17 · 閱讀2292

近年來，消防系統因?yàn)槔讚衾擞壳趾υ斐傻脑O(shè)備損壞不計其數，越來越多的新建或改造的消防系統項目，均增加了浪涌保護器來進行保護。

消防系統因其信號線路均是從防雷分區的LPZ0區進入LPZ1區，根據國標GB50057等標準規定，這種情況應安裝D1類高能量試驗類型的電涌保護器。

D1類浪涌保護器專指信號防雷器，相當于電源防雷器里面的T1類一級防雷產品。

消防系統主要用到的D1類浪涌保護器就是用于消防電話、消防信號總線等設備的24V信號電涌保護器。

下面給大家詳細介紹一下這款產品。

1、主要參數：

名稱：D1類高能量電涌保護器
型號：ZVS-ICS24
主要參數：
標稱工作電壓Un:24V
沖擊耐受能力D1（10/350μs）:2kA
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

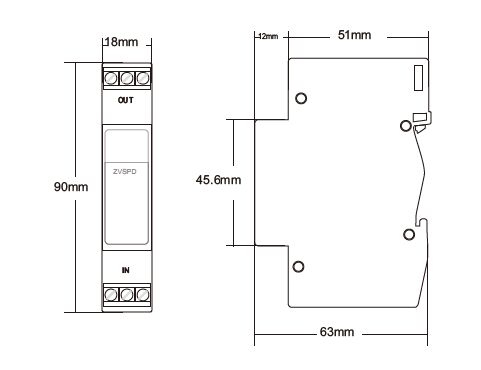

2、產品尺寸圖：

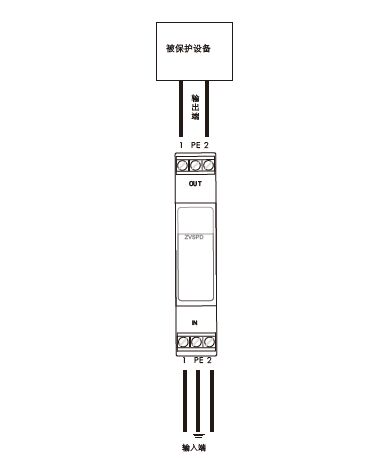

3、產品接線圖：

更多消防系統浪涌保護器配置方案可以點擊查看：http://www.cn-sublime.com/knowledge/0228359.html。

4、安裝注意事項：

①該產品需安裝在防水環境以及無劇烈震動場所，一般安裝于消防總機房的機柜內，導軌安裝。

②接線時，D1類電涌保護器串聯在信號線路中，防雷器輸出端（OUT）對著消防主機設備，輸入端接浪涌可能侵入的線路。

③注意SPD浪涌保護器輸入輸出兩端線路須分開敷設，不可捆扎在一起，防止二次感應。

④從產品輸入端PE 端子引出地線與防雷系統接地排可靠連接，地線力求短、粗、直，以盡量縮短雷電流路徑。

⑤如果浪涌保護器安裝在前端探測器樓層設備前，其輸出需對著探測器等設備。

⑥注意當信號線路從室外引入機房后，第一個設備就接電涌保護器，再接其他設備，浪涌保護器是作為消防線路的第一道防線。之前在項目上見過有客戶先接信號隔離器，再接浪涌保護器，這樣浪涌保護器就無法保護隔離器。

5、維護說明：

消防系統用D1類高能量試驗類型的電涌保護器不需要特別維護，該產品壽命一般在3-5年以上，平時不需要特別查看，當消防線路通信不暢或者斷開時，可以把浪涌保護器拆開，如果拆開后信號通暢了，這時候就可以更換浪涌保護器了。

中為公司給廣東珠海地區很多消防項目提供過此款D1類浪涌保護器，該產品防雷效果優秀，產品防雷檢測報告齊全，滿足防雷驗收要求。
