消防浪涌保護器型號規格-火災報警系統防雷器SPD設計方案！

2023-11-23 · 閱讀4560

近年來，經常有客戶反饋消防火災報警系統遭受雷擊受到損壞。打雷時，感應雷浪涌沿著消防系統的電源線、信號總線侵入，造成消防主機主板、消防報警設備、消防電話、消防廣播、防火門、傳感器、多線制控制盤等設備的損壞。

大型工廠廠區各樓棟的消防火災報警信號線路一般會統一匯總到消防主機控制室或樓層消防接線盒，這些信號線都需要引很長的距離，并且是在戶外布線，雷電浪涌侵害風險較高。

不管是按防雷標準要求，還是實際設備防護需求，均應該在消防信號線路接入消防主機等設備前配置防雷浪涌保護器（SPD、防雷器）。

那么，消防SPD浪涌保護器如何選擇型號規格，火災報警信號系統防雷器如何設計方案？

根據消防防雷經驗，廣東中為防雷做如下介紹：

消防火災報警信號系統防雷方案的浪涌保護器設計，主要是根據消防線路傳輸?shù)男盘?hào)類型進行匹配選型，主要是以下幾類信號線需要配置浪涌保護器：

1、消防信號回路總線

主要包含一些煙感溫感探測器、報警信號總線、防火門信號線等24V信號回路總線，這些信號線也應配置消防回路信號浪涌保護器。也可以用于主機聯網RS485報警線路。

安裝接線方式：當信號回路從室外引入室內時，先接入SPD防雷浪涌器的輸入端，再?gòu)睦擞勘Ｗo(hù)器的輸出端引線接消防主機等設備。

當信號線上如有感應雷浪涌侵入時，浪涌保護器可將浪涌電壓泄放到大地，對設備進行保護。

該產品為D1類高能量試驗類型電涌保護器，符合防雷驗收標準GB50057對D1類高能量電涌保護器的要求。

名稱：消防信號總線浪涌保護器
型號：ZVS-ICS24
主要參數：
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）

沖擊放電電流D1:2kA（10/350μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

2、消防廣播線信號線

各區域的消防廣播線引入功放前，先串聯消防廣播浪涌保護器，在接入功放等設備。

安裝接線方式：串聯在消防廣播線上，并做好接地。

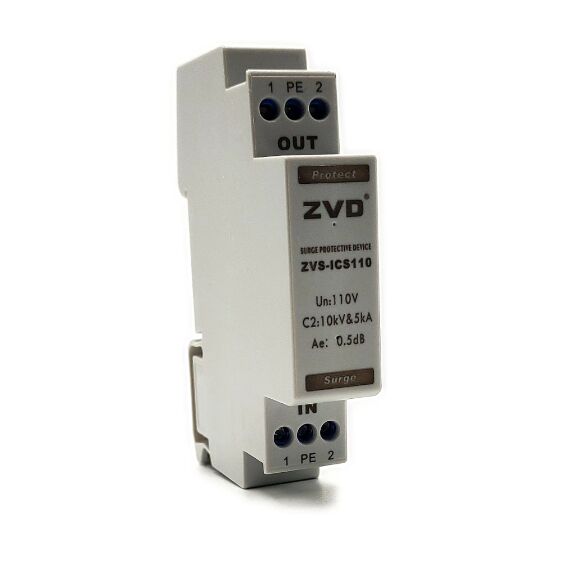

名稱：廣播信號浪涌保護器
型號：ZVS-ICS110
主要參數：
標稱工作電壓Un:110V
沖擊耐受能力10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA（8/20μs）
插入損耗:≤0.5dB
保護路數:1路
接口形式:壓接式端子

3、消防電話線

消防電話信號線在接入主機前，應配置消防電話用防雷浪涌保護器，防止浪涌沿電話線侵入系統。

安裝時，將消防電話浪涌保護器串聯接入消防報警電話線中，并做好接地即可。

名稱：消防電話浪涌保護器
型號：ZVS-ICS24
主要參數：主要參數：
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
沖擊放電電流D1:2kA（10/350μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

4、消防多線控制（直線控制）信號浪涌保護器

主要用于消防多線制信號線路，這些線路需要配消防多線浪涌保護器。

該產品為4線保護防雷產品，也可只接2線保護（例如用于海灣新款多線控制就只需要24V二線防雷保護）。

名稱：消防多線浪涌保護器
型號：ZVS-ICS24-4
主要參數：
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）

沖擊放電電流D1:2kA（10/350μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:4線
接口形式:壓接式端子

5、消防24V直流電源線路

消防系統24V直流電源線路應加裝消防24V直流電源浪涌保護器，避免過電壓沿直流電源線侵入設備造成損壞。

名稱：消防24V直流浪涌保護器
型號：DCM-10-24
主要參數：
標稱工作電壓Un:24VDC
標稱放電電流 ln(8/20μs):5kA
最大放電電流Imax(8/20μs):10kA

響應時間:25ns
接線形式：串聯

6、消防主機機房220V交流電源線路

在消防主機控制室電源輸入處，應加裝第二級交流電源防雷器對主機機房電源進線進行防雷保護。

該產品為導軌式安裝，一般安裝在消防機房的配電箱內。

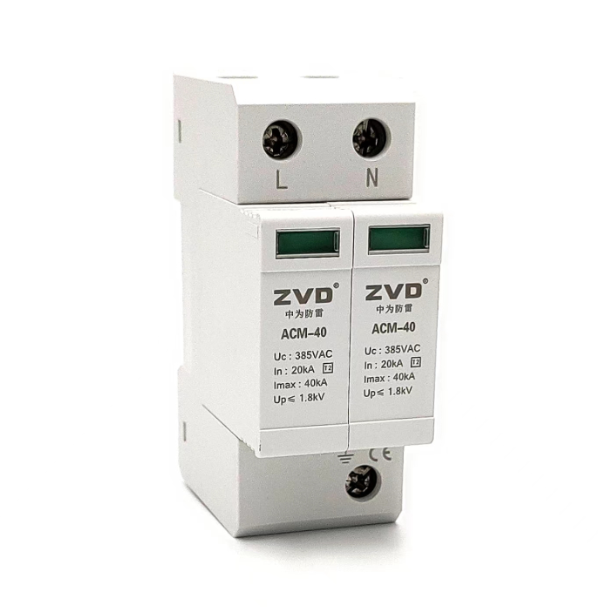

名稱：消防機房220V浪涌保護器
型號：ACM-40/2P
主要參數：

額定工作電壓Un:220V

最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:2P

配置清單：

品牌/廠家	產品名稱	規 格 型 號	單位	參考數量
ZVD/廣東中為智能防雷技術有限公司	廣播信號浪涌保護器	ZVS-ICS110	個	根據廣播線引入機房的數量
	消防電話浪涌保護器	ZVS-ICS24	個	根據電話信號線引入數量
	消防信號總線浪涌保護器	ZVS-ICS24	個	根據信號總線引入數量
	消防多線浪涌保護器	ZVS-ICS24-4	個	根據多線制信號線引入數量
	消防24V直流浪涌保護器	DCM-10-24	個	根據24V直流電源線路數量
	消防機房220V浪涌保護器	ACM-40/2P	個	一般一個機房裝一套

實物安裝圖如下，ZVD中為品牌消防浪涌保護器適用于卷煙廠、藥廠、機場、工業園區、住宅、油站等各種場合的消防系統防雷保護。

以上就是關于消防火災報警信號系統浪涌保護器設計方案的介紹，消防防雷設計方案中浪涌保護器的配置，包含了對消防系統各類信號線端口及電源線的防雷保護，更詳細的介紹，歡迎咨詢廣東中為防雷。
