連接導線長度對浪涌保護器防雷效果的影響！

2022-06-10 · 閱讀308

浪涌保護器的安裝規范中，對安裝浪涌保護器的連接導線長度一般要求是小于0.5米，但實際現場安裝時，很難達到0.5米的要求。

那么，連接導線的長度對浪涌保護器的防雷效果有什么影響呢？

根據浪涌保護器模擬雷擊測試經驗，中為防雷從以下內容進行介紹：

為了實現最佳的過壓保護，浪涌保護器的連接導線應盡可能短。長的連接導線將使浪涌保護器的保護能力降低。因此，可能需要選擇-一個有更低電壓保護水平的SPD來提供有效的保護。傳送至設備的殘壓為浪涌保護器的殘壓和沿導線感應電壓降之和，這兩個電壓可能并不在同一時刻到達峰值，但出于實用目的，可以簡單地相加。

所以連接導線長了會造成實際的殘壓升高，一般來說，假定導線的電感是1μH/m。當沖擊波上升率為1kA/μs時，電感沿導線長度的電壓降大約為1kV/m。而且，如果di/dt的陡度更大，電壓降值會更高。

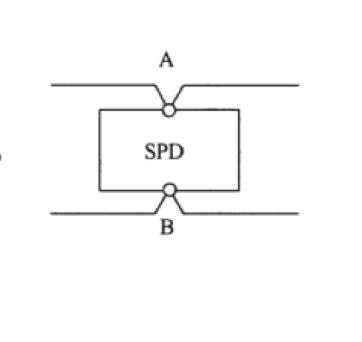

最好盡可能地使用下面的接線方式，這種方案相當于無限縮短了連接導線的長度，電感效應將會顯著降低，這種接線法也叫凱文接線或V形接線法。

不過如果電源線很粗的情況下很難采用這種接線方式，如果有條件，建議采取此連接方式。

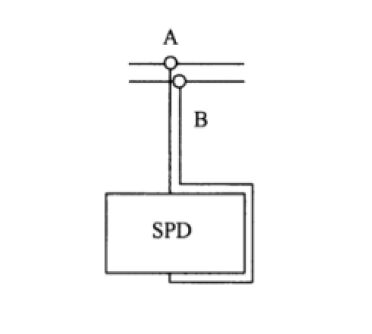

當不能使用上圖的凱文接線時，可以應用使用了絞合導線的方案。因為如果導線相互緊靠而使回流路徑導體與入流導體產生磁耦合,其電感將降低。

如下圖所示：

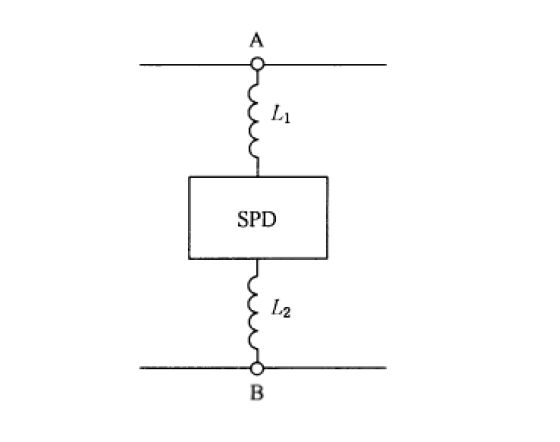

盡可能避免使用下圖所示的并聯方案，因為增加了浪涌保護器的連接導線的長度會降低過電壓保護的有效性，因為此時如果有浪涌沖擊，加載到設備上的殘壓，是浪涌保護器本身的殘壓，再加上連接導線L1及L2上的電壓降之和。如果殘壓過高，可能導致設備受損。

當SPD浪涌保護器連接導線的長度盡可能地短(總引線的長度最好不要超過0.5 m)以及沒有形成任何環路的情況下，使用此方案才可能獲得最佳電壓保護。

但是目前電氣柜內的浪涌保護器絕大部分都采取的這個并聯接線，當只能采取此并聯接線方式時，浪涌保護器上的連接導線應該盡量短。

以上內容就是關于連接導線長度對浪涌保護器防雷效果的影響，在安裝浪涌保護器的時候，對連接導線的要求，我們需要遵循的原則就是連接導線盡量短而直，讓浪涌泄放通道更加的順暢，更好的保護設備。
