網絡信號防雷器工作原理是怎么樣的?
信號防雷產品中,網絡信號防雷器是最常用的一款,分為百兆網絡防雷器和千兆網絡防雷器,常用于各種網線傳輸設備的防雷保護,比如交換機、攝像頭等等。
近日,有客戶問到,這個小小個的網絡防雷器,是怎么防雷的,是什么原理呢?
今天,中為防雷從網絡防雷器內部器件的組成給大家介紹一下。
簡單來說,網絡防雷器的原理是:當有浪涌侵入網線時,網絡防雷器內部器件對地導通,將浪涌能量泄放到大地,將浪涌電壓限制到設備可耐受的程度來實現保護。

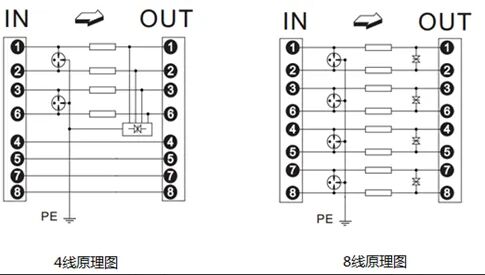

如下圖所示,是一個典型的網絡信號防雷器內部原理圖:
網絡防雷器內部器件主要有:GDT放電管、電阻、隔離變壓器、TVS等,所有的防雷工作都是通過這些器件來完成的。
接線時,網絡防雷器是串聯在網線中的,但是放電管和TVS是并聯在上面的,電阻或隔離變壓器是串聯的,相對來說用隔離變壓器比電阻的防雷效果會好不少,中為防雷的網絡防雷器均為隔離變壓器方案,保護用戶設備效果好。
一旦浪涌侵入,放電管首先會對地導通,泄放大部分的浪涌能量,剩余能量通過電阻或隔離變壓器后,后面的TVS在進一步限制,將電壓限制到最低水平,讓后端設備免受高電壓侵害。
所以,一個合格的網絡防雷器,一定是具備多級防雷設計的。安裝時也應做好接地,地線采用1.5或2.5平方的銅線,盡量短而直的接入接地系統,接地通道順暢了,泄放浪涌的速度快,保護效果才更好。
選擇時還需要注意是的百兆網絡防雷器和千兆網絡防雷器要區分,百兆網絡防雷器一般只做了1236芯的防雷,千兆是網線的1~8芯全保護,可根據現場設備實際傳輸速率來選,更多網絡防雷器詳細介紹可以參考:http://www.cn-sublime.com/wlspd/
廣東中為智能防雷技術有限公司,轉載需授權!
