LPS建筑物雷電防護裝置設計流程

2022-01-13 · 閱讀471

一個完整的建筑物防雷工程需要各種設計好各個環節，防直擊雷系統、防感應雷系統、接地系統等均需要做好現在的設計，很多項目都需要去現場實地查看才能更好的設計出符合實際需求的防雷方案，才能對建筑物系統起到好的防雷效果。

那么，LPS建筑物雷電防護裝置設計流程什么樣的呢？

根據以往的防雷防浪涌經驗，中為防雷做如下介紹，

建筑物雷電防護裝置設計流程主要有如下幾步：

1、確定受保護裝置的特性

2、確定建筑物危險評估與防護水平確定

3、外部LPS雷電防護裝置的類型選擇。

主要包含：

材料類型（腐蝕問題）（易燃表面）

防雷部件的尺寸

自然部件

4、直擊雷防護接閃系統的設計。

主要內容包含：

水平屋頂導體網狀系統
垂直桿狀接閃器
架空、接閃導線

自然部件

5、引下線系統的設計。

主要內容包含：

引下線設計
隱蔽或暴露
所需數量

自然部件

6、接地裝置的設計。

主要內容包含：

B型基礎接地極
A型或A和B型接地極

自然部件

7、內部雷電防護裝置設計。

主要內容包含：

連接或屏蔽措施
距離和電纜布線路徑

SPD浪涌保護器安裝

8、LPS雷電防護裝置設計圖紙及技術要求

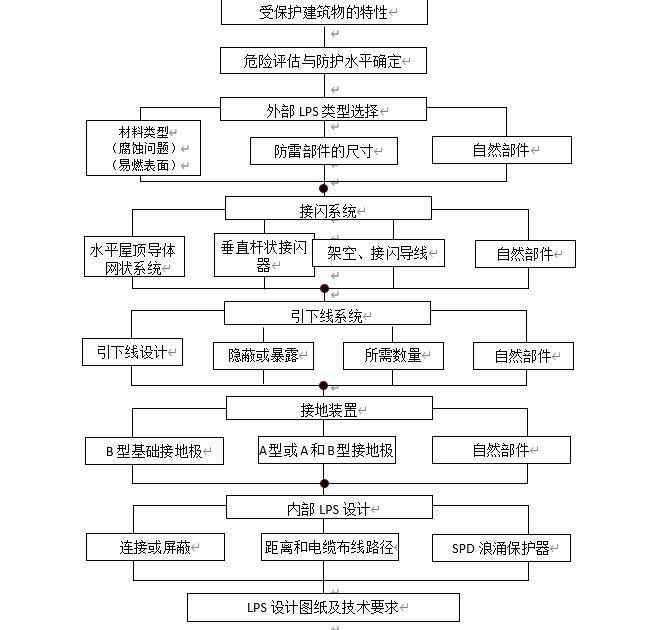

更詳細的可以參考下圖：

總結：以上就是LPS建筑物雷電防護裝置設計流程的詳細介紹，主要就是以上八大步驟，大家可以參考學習，注意下整個系統的設計要求建筑師、電氣工程師和防雷設計人員全面合作?？梢詤⒖紭?biāo)準：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第E.1條。
