浪涌保護器的壓敏電壓多少伏符合要求？

2022-02-23 · 閱讀4033

浪涌保護器的壓敏電壓指的是內部MOV芯片的U1mA電壓，我們有時候也稱之為動作電壓。很多客戶會問，浪涌保護器的壓敏電壓多少伏符合要求？

我應該怎么測試壓敏電壓呢?

根據浪涌保護器測試經驗，中為防雷從以下內容進行介紹：

1、浪涌保護器壓敏電壓怎么測試

①測試只針對內部元器件為MOV壓敏電阻的浪涌模塊，放電管、石墨間隙等浪涌保護器是無法測試壓敏電壓的。

②測試儀器：防雷元件測試儀、壓敏電壓測試表等(ps:萬用表無法測試壓敏電壓）。

③測試時需要先斷開浪涌保護器的電源線，分別對單個模塊進行測試，比如4P的浪涌保護器要分別測試4個防雷模塊。

2、壓敏電壓多少伏符合要求

浪涌保護器的壓敏電壓不是一個固定的值，和它的最大持續工作電壓Uc是對應的關系。

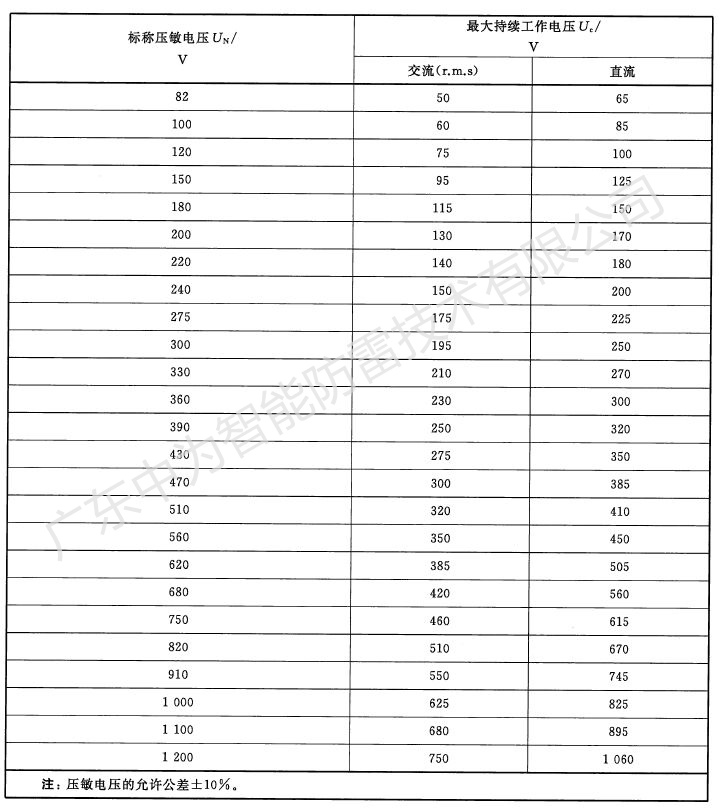

所以在測試壓敏電壓時，我們要先知道浪涌保護器的Uc是多少，再根據下圖“壓敏電壓和最大持續工作電壓的對應關系表”來對應，合格的壓敏電壓要在表格對應的區間范圍內。

比如常用的Uc385VAC的浪涌保護器，對應的壓敏電壓是620V。

Uc420VAC的浪涌保護器，對應壓敏電壓是680V。Uc750V浪涌保護器對應的壓敏電壓是1200V。

注意：壓敏電壓的允許公差是±10%，

這點在測試的時候別忽略了，因為一套4P浪涌保護器上的4個防雷模塊的壓敏電壓也會有所差別，只要在10%浮動范圍內就是OK的。

總結：以上就是關于浪涌保護器壓敏電壓知識的介紹，只要按照上圖來對應即可，建議大家收藏哦~
