浪涌保護器驗收項目以及驗收規范要求

2022-02-06 · 閱讀872

浪涌保護器驗收屬于防雷整體驗收的一項，主要是查看安裝的浪涌保護器是否符合驗收規范要求。

那么，浪涌保護器驗收應包括哪些項目？標準規范有什么要求呢？

根據防雷驗收經驗，中為防雷做如下介紹：

1、浪涌保護器的安裝位置

第一項驗收項目就是浪涌保護器安裝位置，規范要求電源線路從室外引入室內需要安裝一級浪涌保護器，這個地方是必檢的，GB50057等防雷標準對這里安裝一類浪涌保護器也有詳細說明。

其次就是電梯機房等位置需要安裝末級浪涌保護器。

當然安裝位置驗收項目還包括不能裝錯了地方，比如電源線從室外引入的第一個進線柜沒裝浪涌保護器，裝到了下級同機房的配電柜內，這也是不符合的。

2、連接方法

這個驗收項目是查看浪涌保護器連接的是否正確，避免出現亂接線等情況。

3、工作狀態指示

浪涌保護器的工作狀態標志著浪涌保護器是否還處于正常狀態，一般浪涌保護器上面會有指示窗口，綠色的話就是正常，紅色或黑色等就是劣化了需要更換。

4、浪涌保護器連接導線的長度、截面積

這個檢測項目是查看浪涌保護器連接導線的情況。

長度驗收針對的是從主開關到浪涌保護器的線路長度以及浪涌保護器接地線長度之和，導線如果長度太長會影響防雷效果，所以標準一般是建議在0.5米以內，但是很多時候現場情況難以達到，所以一般也可以酌情處理。

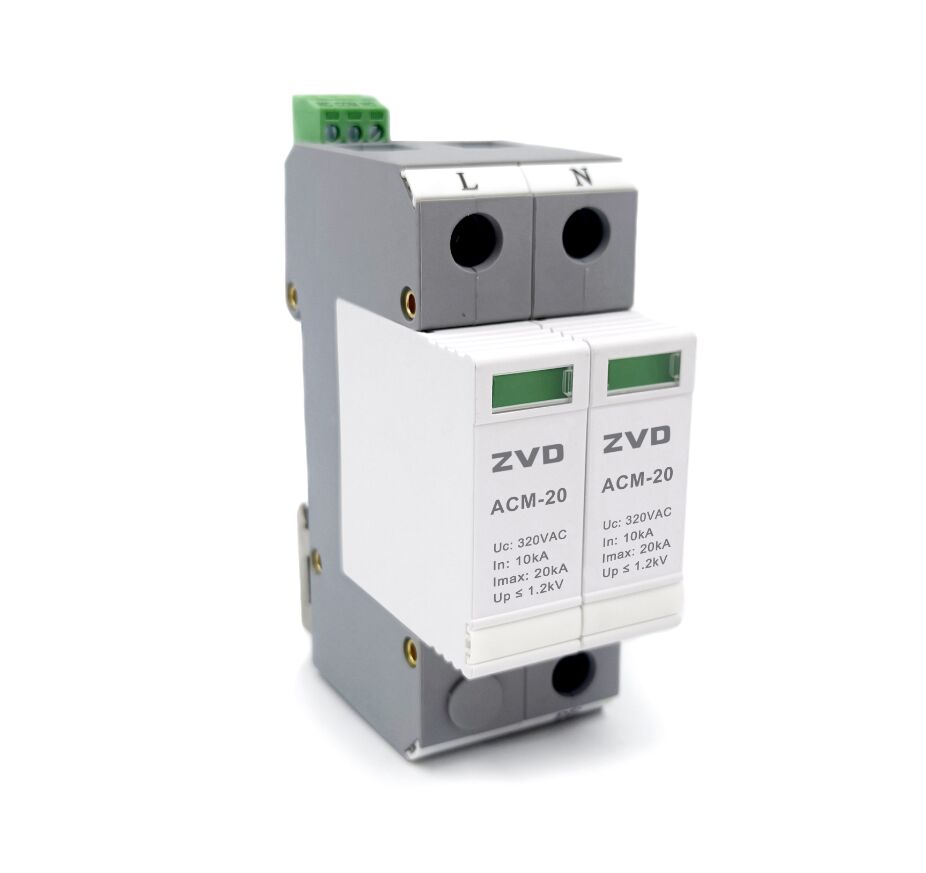

截面積指的是接線線徑，一般一級浪涌中為防雷推薦使用相線6平方，地線10平方的配置，二級防雷ACM-40系列推薦相線2.5平方，地線6平方。這樣可以滿足規范要求和實際使用需求。

5、電源線路各級浪涌保護器的參數選擇及能量配合。

這個驗收項目主要查看的是浪涌保護器通流量和保護水平Up的值是否滿足標準規范要求，主要有2個檢測點，第一是一級防雷需滿足Iimp大于等于12.5kA的沖擊能量，Up小于等于2.5kV.第二是電梯機房等浪涌保護器的標稱放電電流In為10kA,Up小于等于1.2kV.

以上就是浪涌保護器驗收項目以及驗收規范要求介紹，還有不明白的地方可以咨詢廣東中為防雷。
