GPS北斗天線4G同軸防雷器怎么選擇，如何安裝接線？

2022-04-19 · 閱讀733

無線通信應用廣泛，GPS、GPRS、北斗衛星導航定位、DTU/RTU、3G4G5G等無線通信傳輸系統設備大部分安裝在戶外，雷電侵害風險較高，所以一般會要求在天線上加裝天饋線同軸SPD避雷器，用以防止感應雷浪涌沿天線侵入設備。

那么，這些天線防雷電浪涌保護器怎么選擇以及如何安裝接線呢？

根據天線防雷器配置經驗，中為防雷從GPS、北斗衛星天線、4G天線三種天線電涌防雷保護器給大家介紹一下：

1、GPS天線防雷器

GPS天線防雷器我們選擇BNC接口的饋線防雷器，傳輸頻率范圍0~2500Mhz，插入損耗低。

產品串聯安裝在天線和GPS設備之間。

如下圖所示，產品兩邊的接口為BNC公母頭，方便安裝。

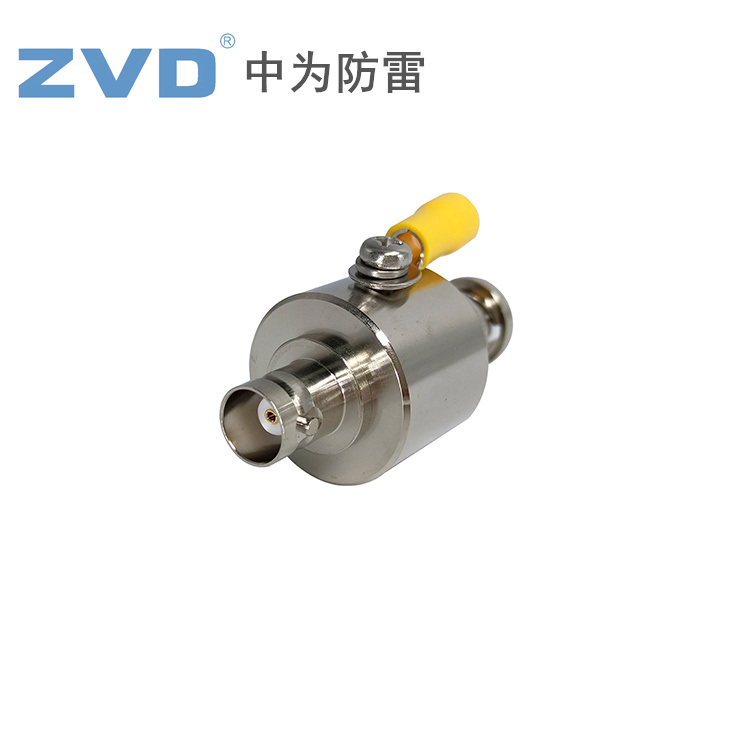

名稱：GPS天線防雷器
型號：ZVRF-BNC25
主要參數：
工作頻率:0~2500MHz
沖擊耐受能力C2：20kV&10kA
標稱放電電流In(8/20μs):10kA
特性阻抗:50Ω
插入損耗:≤0.2dB
駐波比:≤1.2
接口:BNC-J/K

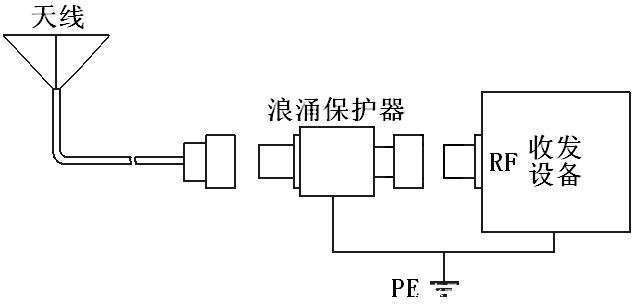

安裝接線圖：

2、北斗天線防雷器

北斗天線的防雷器很多時候采用TNC接口的產品，該產品一頭為TNC公頭，一變?yōu)門NC母頭，串聯在北斗天線和設備之間。

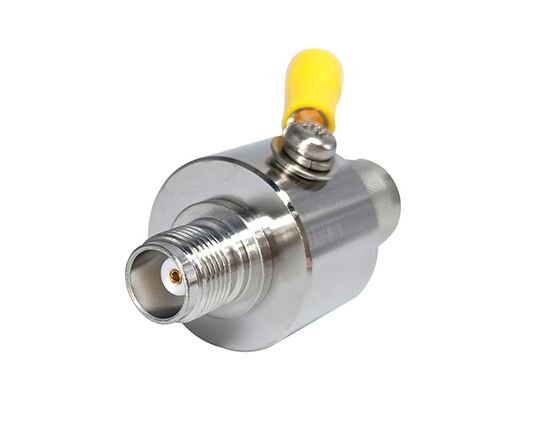

名稱：北斗天線防雷器
型號：ZVRF-TNC25
主要參數：
工作頻率:0~2500MHz
沖擊耐受能力C2：20kV&10kA
標稱放電電流In(8/20μs):10kA
特性阻抗:50Ω
插入損耗:≤0.2dB
駐波比:≤1.2
接口:TNC-J/K

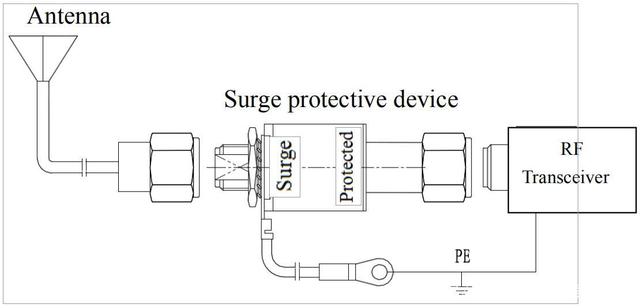

安裝接線圖：

3、DTU/RTU 4G天線防雷器

隨著智能系統的發展，各種監控?cái)?shù)據需要用到云平臺，DTU等設備也應用越來越多，該設備通過4G天線將數據無線傳輸至云平臺。

因?yàn)楹芏郉TU設備安裝在戶外環境，而且天線還單獨引出箱體外面高處，所以項目上會要求安裝4G天線防雷器。

一般選擇SMA接口的產品。

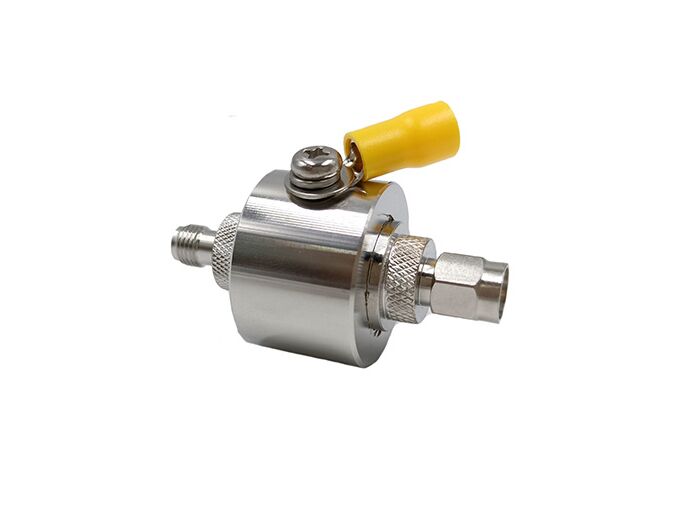

名稱：4G天線防雷器
型號：ZVRF-SMA30
主要參數：
工作頻率:0~3000MHz
沖擊耐受能力C2：20kV&10kA
標稱放電電流In(8/20μs):10kA
特性阻抗:50Ω
插入損耗:≤0.2dB
駐波比:≤1.2
接口:SMA-J/K

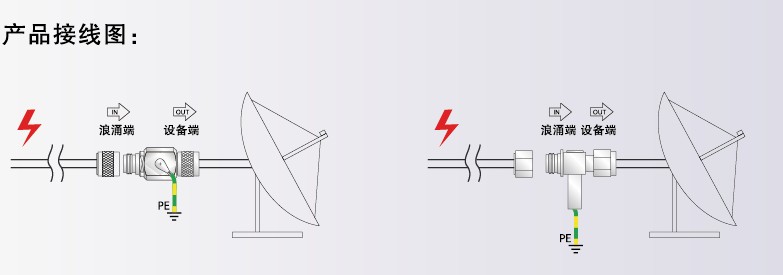

4、安裝接線

如上圖所示，GPS、北斗天線、4G同軸防雷器的接線方式是一樣的，都是串聯在天線和設備之間。

這種開關型的天饋防雷器不需要區分輸入和輸出的正反方向，任意接都可以，中為防雷也可以根據客戶需求訂制雙母頭天線防雷器，或反極性天線防雷器等。

防雷器串聯在線路中后，需要引一根地線進行接地，地線建議采用6平方黃綠銅線。

如果安裝在戶外，還需要考慮防水以及防晃等風險。

以上就是關于GPS北斗天線4G同軸防雷器怎么選擇的介紹，主要是根據不同的傳輸設備、頻率、接口等參數來進行選擇，防雷器首先不能影響系統的正常傳輸，其次需要有好的防雷效果以及方便安裝接線。
