智能接地電阻在線檢測監測儀-防雷等電位監控系統-地網狀態監測終端

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

名稱：智能接地電阻在線檢測監測儀-防雷等電位監控系統-地網狀態監測終端
型號：ZVT-JDDZ
主要參數：
工作電壓：DC12~24V
監測類型：接地電阻在線監測
測量方式：三極法
測試范圍：0~200Ω 數據輸出：RS485

另有多路接地電阻監測儀可選，可監測5路10路等電位連接電阻或5/10路接地電阻。

產品詳情

產品概述：

ZVT-JDDZ智能接地電阻在線檢測監測儀、防雷接地監測系統、地網狀態監測終端采用三級法實時精密測量接地電阻阻值。傳輸方式為RS485通訊、面板帶阻值顯示功能，也可以提供標準MODBUS通信協議，方便客戶對接其他系統。

另有5路及10路多回路接地電阻監測裝置，可同時測量5/8/10路等電位聯結電阻或接地網阻值。

功能描述：

1、標準35mm導軌安裝，72mm寬度，0.96英寸OLED顯示屏，RS485口標準MODBUS-RTU協議。

2、一組E/P/C測試端，用于分別接入接地極、電壓測試極、電流測試極。兩極法、三極法，伏安法測試原理。可測量出最大/最小/平均接地電阻阻值。

3、阻值測試范圍0～20Ω，分辨率0.01Ω。

4、一路直流供電端口，為終端電源接入端口。

5、E/P/C端口設置隔離開關，測試過程中自動導通，測試結束自動斷開。

6、設置電源、測試、通信指示燈及手動測試按鈕。

7、內置蜂鳴器，測試阻值大于報警阻值時可聲報警，報警阻值可設定。

8、E/P/C回路設置隔離開關，測試過程中自動導通，測試結束自動斷開。

9、短路修正：當測試線超長或線阻偏大影響測試數值時，可以通過儀表本地（或?qū)懠拇嫫鞣绞竭h(yuǎn)程操作）進行線阻修正（進入修正狀態前，需使實際測試E/P/C線纜在遠端短路狀態下啟用該功能）。

性能參數：

規格型號		ZVT-JDDZ
供電電源		9～28VDC寬壓輸入，防反接保護
設備功耗		待機1W，測試過程5W
顯示屏		0.96英寸OLED
通訊接口	RS485	波特率1200/2400/4800/9600/19200可選，默認9600；校驗位N；數據位8；停止位1
		設備地址1～255可選，默認為1
測量方式		三極：接地電阻測試；兩極：等電位聯結電阻
測試數值		平均值/最大值/最小值，顯示屏顯示平均值
測量時間		8秒/次，可調
溢出顯示		測試值超過量程范圍是顯示OL
測量方法		額定電流變極法，測量電流10mA，10-800Hz可調
測試范圍		0～200Ω
分辨率		0.01Ω
過載保護		測試時各極之間AC280V，3秒
外殼材料		PC+ABS，灰色(500pcs以上顏色可定制)，阻燃V0
安裝方式		標準35mm導軌
工作環境		-40～85℃，0～95% RH

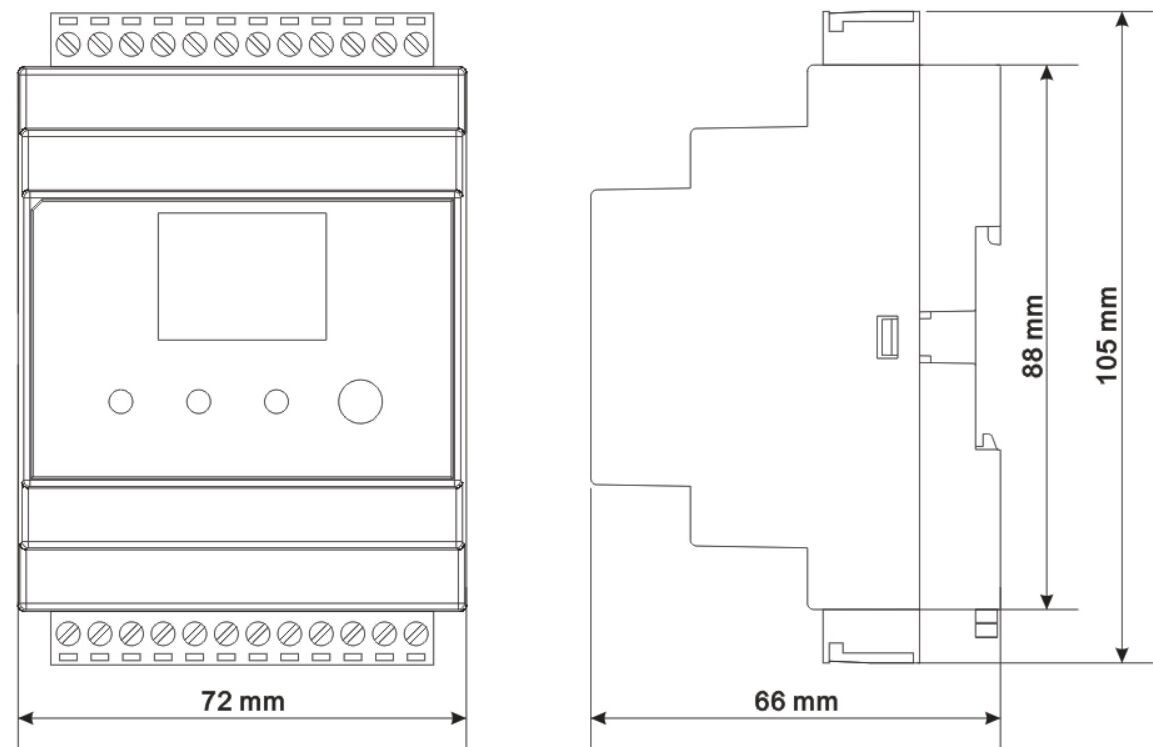

尺寸圖：

智能接地電阻在線檢測監測儀-防雷等電位監控系統-地網狀態監測終端

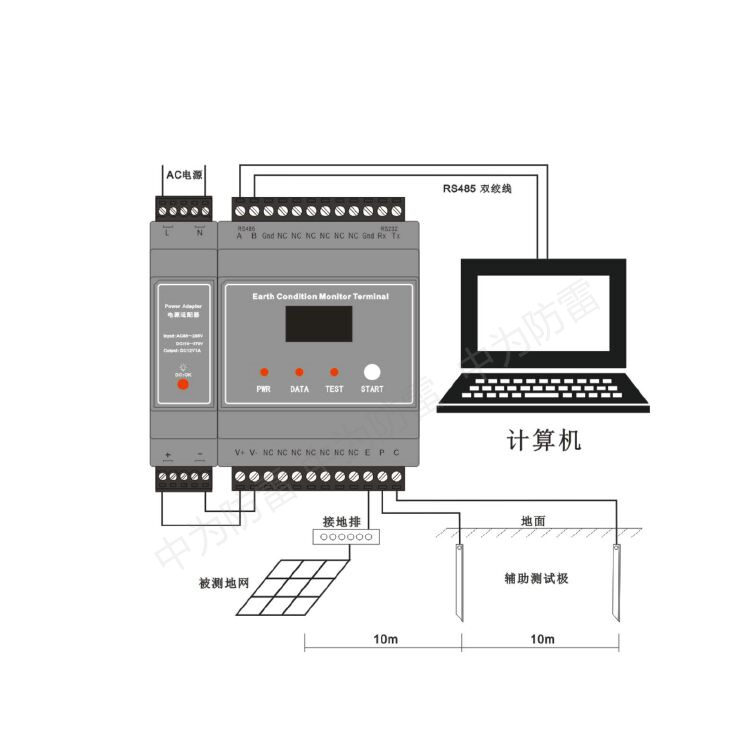

接線圖：

智能接地電阻在線檢測監測儀-防雷等電位監控系統-地網狀態監測終端

智能接地電阻在線檢測監測儀-防雷等電位監控系統-地網狀態監測終端
