浪涌保護器有效保護水平Up/f和設備耐壓水平Uw的介紹！

2022-04-25 · 閱讀1005

最近很多客戶咨詢，為什么有些技術文件上有Up/f和Uw這2個參數。這兩個參數在浪涌保護器技術文件里面是較少見的，

我們知道的大多都是Uc、In、Imax、Iimp、Up等參數，很少碰到Up/f和Uw。

今天中為防雷就給大家介紹下Up/f和Uw的知識。

1、浪涌保護器的有效電壓保護水平Up/f。

Up/f比電壓保護水平Up多了一個f，其含義指的是有效電壓保護水平。

何為有效呢？

有效電壓保護水平Up/f=浪涌保護器Up+線感電壓ΔU，指的是浪涌保護器本身的Up加上線感電壓ΔU。

ΔU指的是從相線引入浪涌保護器的線路和浪涌保護器接地線，這兩端引線的感應電壓降，即 L×（di/dt），戶外線路進入建筑物處可按 1 kV/m 計算，在其后的可按 ΔU=0.2 Up 計算。

Up/f的大小，很大一部分取決于安裝浪涌保護器的線路長度，所以浪涌保護器安裝規范里面有要求，連接SPD的線路越短越好，就是會了減小線感電壓，降低Up/f。

2、被保護設備的設備絕緣耐沖擊電壓額定值Uw。

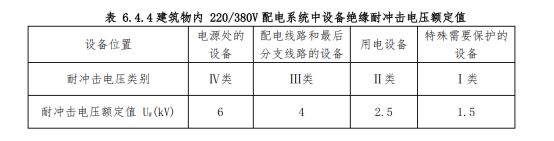

如圖所示，是建筑物內220/380V配電系統中設備絕緣耐沖擊電壓額定值，分為四類，一類設備耐壓1.5kV,二級類設備耐壓2.5kV，三類設備耐壓4kV，四類設備耐壓6kV。越是精密的電氣設備，耐壓越低。

3、浪涌保護器Up/f應小于設備Uw。

通過以上兩點我們知道了Up/f和Uw的含義，在選擇的時候Up/f應小于Uw，這樣浪涌保護器才能起到好的保護效果。

但是，Up/f需要根據現場實際接線計算才能知道，在前期浪涌保護器選型的時候是無法看到這個參數，只能看到Up，所以建議浪涌保護器Up≤0.8*Uw，留下20%的余量。

總結：以上就是關于浪涌保護器有效保護水平Up/f和設備耐壓水平Uw的介紹，這下大家都清楚了吧，還有疑問可以聯系中為公司咨詢。
