如何根據空開大小選擇匹配的防雷器？

2022-02-21 · 閱讀3081

按照防雷標準防雷器是裝在斷路器開關輸出端的，這就會出現一個選型匹配的問題，雖然標準對這塊沒有要求（標準是對防雷器安裝位置和建筑物防雷等級結合來進行選型防雷器大小），但是中為防雷根據多年防雷經驗，覺得他們之間是有關系的。

那么，防雷器如何和開關匹配？如何根據已知空開的大小來選擇防雷器呢?

本文從如下內容給大家介紹：

1、防雷器通流容量要盡量和空開耐受浪涌沖擊能力匹配

這里打個比方，一棟建筑物總配電柜安裝的600A的斷路器，按標準這里應該安裝一級電源防雷器，所以配了一款Iimp25kA的防雷器。

另外一個戶外配電箱，安裝的是63A的空開，因為屬于戶外安裝，所以也選了一款Iimp25kA的浪涌保護器。

兩個開關的額定電流能量相差很大，都選擇了同一款浪涌保護器，而且都是符合標準的，但是怎么感覺不太合理呢？

如果不考慮標準要求，可以優化一下選型方案，給用戶減少成本。

比如上面的2個例子，當一個Iimp12.5kA~25kA的一級浪涌能量沖擊過來，600A的斷路器可能能耐受，但是63A的空開肯定是不能耐受的。這時候600A的開關處安裝一級浪涌保護器是合理的，但是63A的開關后面安裝一級浪涌保護器就會成本稍高，但是不是說不能用，因為大的防雷器配小的開關，除了成本過高，其他沒有問題，至少防雷器的壽命會提高。

如果需要節省升本，防雷器通流容量可以盡量和空開耐受浪涌沖擊能力進行匹配，比如63A的開關，選二級8/20us測試最大放電電流40kA的浪涌保護器是比較合理的。

2、怎么根據開關額定電流大小來匹配防雷器？

首先我們要知道開關的耐受沖擊電流是什么級別，在根據開關的耐受能力來進行匹配防雷器。

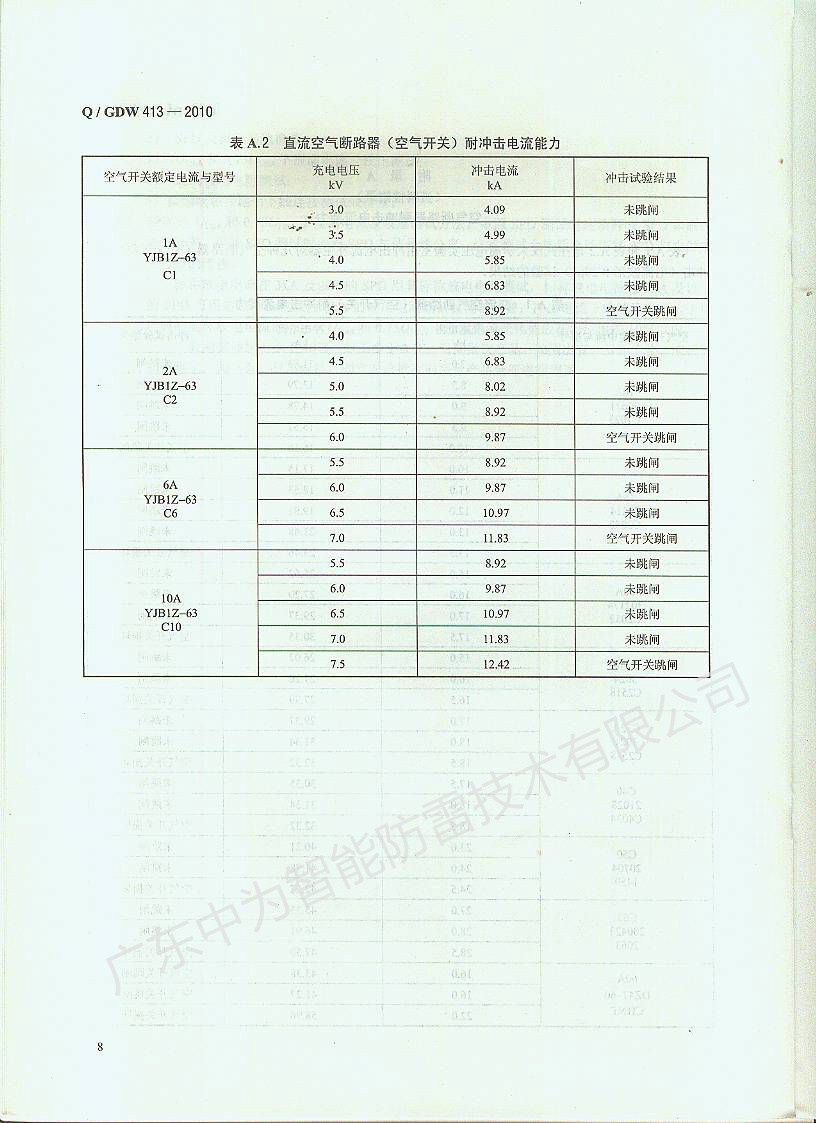

以下是國家電網公司企業標準Q/GDW413-2010電力系統二次設備SPD防雷技術規范中對開關耐受浪涌沖擊能力做的測試結果。

表A.1和表A.2是在武漢大學高電壓實驗室用沖擊電流發生器對幾種空氣斷路器(空氣開關)進行沖擊(電流波形8/20μs)試驗的結果。

從表A.1和表A.2兩張圖片就可以看到空開耐受沖擊能量的水平，當然不同的開關品牌肯定也有所差異，但是影響耐受的主要還是額定電流值，大家可以根據常用的開關電流值大約推算一下，選擇更匹配的防雷器。
